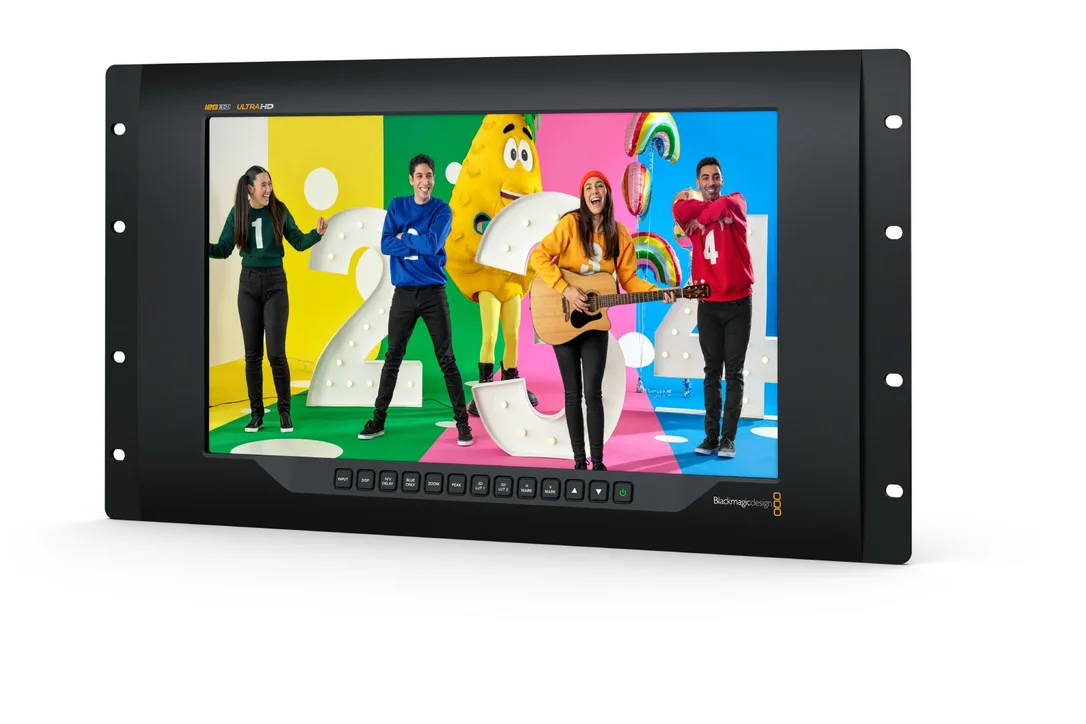

Blackmagic Design SmartView 4K G3

Description

L’essenziale da sapere sul monitor broadcast SmartView 4K G3

• Ingressi 12G-SDI e video IP SMPTE 2110 per passare da una regia SDI a una rete 10GbE senza cambiare le vostre abitudini di monitoraggio, fino a 2160p60.
• Schermo Ultra HD da 15,6 pollici 3840 x 2160 progettato per il controllo critico, con strumenti di assistenza integrati (LUT 3D, focus peaking, H/V Delay, Blue Only, riferimenti di inquadratura).
• Rilevamento e commutazione automatici dei formati SD, HD, 2K, Ultra HD e 4K DCI, con supporto 4:2:2 e 4:4:4.
• Integrazione rack 6U e alimentazione flessibile (AC interna + ingresso DC 12V) per truck-regia, set e wall di schermi.

SmartView 4K G3: un’evoluzione orientata alle infrastrutture IP e UHD

Progettato per la produzione live moderna, lo SmartView 4K G3 si inserisce in una logica di transizione progressiva verso i workflow completamente IP. Questa generazione mette su un unico chassis un monitoraggio Ultra HD in 12G-SDI e un ingresso video IP SMPTE 2110 non compresso su rete 10GbE, per garantire ambienti ibridi dove coesistono ancora router SDI, convertitori e dispositivi IP.
Il monitor integra i moduli attesi nella diffusione IP, come la sincronizzazione PTP v2 e la gestione NMOS (scoperta, registrazione e connessioni), per inserirsi ordinatamente in una regia di rete. Risultato: un punto di controllo immagine semplice da implementare, coerente con le esigenze broadcast attuali, e pronto per segnali dal SD fino al 4K DCI.

Un monitor rack per la diffusione, la cattura multicamera e i truck-regia

Lo SmartView 4K G3 è rivolto a emittenti TV, fornitori tecnici, set multicamera, truck-regia e sale controllo che richiedono un display UHD leggibile, connettività compatibile con gli standard di trasmissione e un utilizzo affidabile quotidiano. Nel controllo camera, in uscita da mixer, nel monitoraggio programma o su un wall di schermi, facilita le verifiche rapide mantenendo un approccio “broadcast-ready”: formati multipli, rilevamento automatico e tally.
Il formato rack 6U lo rende particolarmente adatto per armadi tecnici e unità mobili, con alimentazione AC interna per installazioni fisse e ingresso DC 12V per configurazioni sul campo o a batteria.

Funzioni di monitoraggio progettate per ambienti critici

Connettività SDI e IP in un unico monitor

Lo SmartView 4K G3 combina due ingressi 12G-SDI e un’uscita in loop, più un ingresso video IP SMPTE 2110 tramite Ethernet RJ-45 10GbE. Uno slot SFP consente l’uso in fibra ottica, con supporto per video IP 2110 e SDI ottico. Il rilevamento automatico dei formati (SD, HD, 2K, Ultra HD, 4K DCI) e la commutazione semplificano l’uso in condizioni reali, specialmente quando più sorgenti circolano nella stessa regia.
Per le architetture IP, la presenza del codec Blackmagic IP10 è un vantaggio pratico durante la conversione dei flussi 12G-SDI in video IP 2110 10G, per armonizzare i flussi e installare il monitor come punto di controllo naturale in un parco misto.

Strumenti di assistenza alla messa a fuoco e al controllo tecnico

Il suo schermo LCD TFT da 15,6 pollici con risoluzione 3840 x 2160 offre una nitidezza apprezzabile per validare la messa a fuoco, l’inquadratura e la coerenza cromatica. Le LUT 3D permettono di uniformare l’aspetto tra telecamere o controllare un rendering di lavoro, mentre il focus peaking accelera la validazione della messa a fuoco, anche in diretta.
Le funzioni H/V Delay, Blue Only e i riferimenti di inquadratura rispondono alle esigenze broadcast classiche: verifica della sincronizzazione, controllo rapido delle componenti e sorveglianza del quadro secondo il contesto di trasmissione.

Integrazione in rack e gestione quotidiana

Progettato per ambienti di trasmissione, lo SmartView 4K G3 offre un tally su connettore D a 9 pin, alimentazione AC interna e ingresso DC 12V. La configurazione e gli aggiornamenti avvengono via USB o Ethernet, facilitando la manutenzione e la standardizzazione delle impostazioni in un parco monitor.

Caratteristiche tecniche

Connessioni

• Ingressi SDI: 2
• Uscite SDI: 1 uscita in loop; uscita video sincronizzata che commuta automaticamente sulla selezione dell’ingresso
• Velocità SDI: 270Mb, 1.5G, 3G, 6G, 12G
• Ingresso video fibra ottica: connettore SFP fibra ottica; supporta video IP 2110 e SDI ottico
• Supporto di molteplici velocità dati: rilevamento automatico degli ingressi 4K, Ultra HD, 2K, HD o SD
• USB: aggiornamento e configurazione
• Ethernet: 1 x RJ-45 10Gb/s (10/100/1000/10G BASE-T) per ingresso video IP SMPTE 2110, configurazione e aggiornamenti firmware
• Tally: connettore tipo D a 9 pin

Formati supportati

• SD: 525i59.94 NTSC, 625i50 PAL
• HD: 720p50/59.94/60; 1080i50/59.94/60; 1080p23.98/24/25/29.97/30/47.95/48/50/59.94/60; 1080PsF23.98/24/25/29.97/30
• 2K: 2Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60 DCI; 2KPsF23.98/24/25/29.97/30
• Ultra HD: 2160p23.98/24/25/29.97/30/47.95/48/50/59.94/60
• 4K DCI: 4Kp23.98/24/25/29.97/30/47.95/48/50/59.94/60

Conformità SDI e trattamento video

• Standard SDI: SMPTE 259M, 292M, 296M, 372M, 424M Livello A e B, 425M, 2082
• Spazio colore: REC 601, REC 709
• Commutazione automatica SDI: SD, HD, 3G, 6G e 12G-SDI
• Campionamento video: 4:2:2 e 4:4:4

Video IP, sincronizzazione e controllo

• SMPTE 2110-20: video non compresso; IGMP v2
• SMPTE 2110-21: shaping del traffico – trasmettitore: stretto; ricevitore: stretto, largo sincrono, asincrono
• SMPTE 2110-30 (PCM): livello di conformità audio C
• SMPTE 2110-40 (dati ausiliari): accesso completo ai dati ausiliari, include RP 188/SMPTE 12M-2, sottotitoli codificati e metadati statici HDR
• PTP: IEEE 1588-2008 (PTP v
