Description

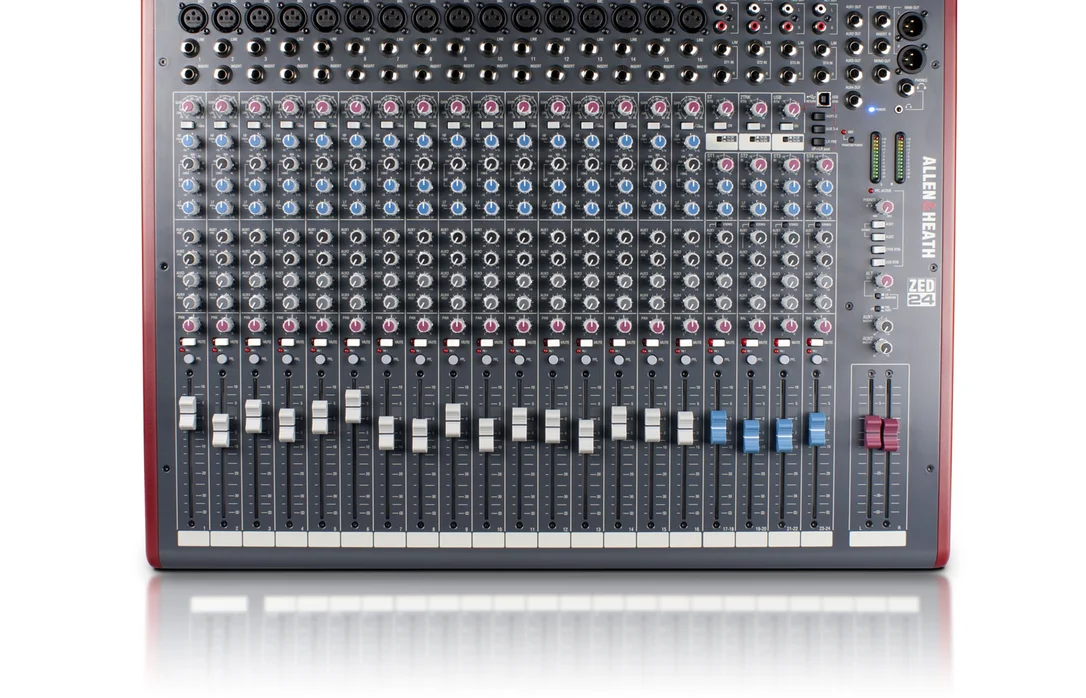

L’essenziale da sapere sulla console di missaggio analogica a 22 canali con USB
- 22 ingressi in totale : 16 canali mono micro/linea + 4 canali stereo linea, più 2 ritorni effetti stereo per una configurazione completa da palco o studio.
- Mixaggio preciso e confortevole : fader ALPS 100 mm, Mute, PFL, panoramica/bilanciamento e indicatori di saturazione per mantenere il controllo del livello in ogni momento.
- Routing flessibile : 4 uscite ausiliarie (1 e 2 pre-fader, 3 e 4 post-fader) e uscite principali su XLR bilanciate con insert, più una sommazione mono dedicata.
- USB stereo integrata : registrazione/lettura con routing a scelta (bus L/R o uscite Aux), convertitori 16 bit 32 a 48 kHz.
Un’architettura “grande console” pensata per configurazioni esigenti
Con i suoi 16 ingressi mono dotati di un equalizzatore a 3 bande con una sezione semi-parametrica, questa console si posiziona come un centro di missaggio versatile per band, luoghi di culto, associazioni, service e studi che vogliono una superficie di controllo confortevole. L’approccio combina una connettività completa (inserti, ausiliari, ritorni) e un’ergonomia orientata al mix live, restando comunque trasportabile.
Per chi e per quali usi?
Questa console di missaggio è ideale se dovete gestire più microfoni (voce, batteria, ottoni, riprese ambientali) mantenendo ingressi stereo per tastiere, lettori, moduli o ritorni PC. I 4 ausiliari facilitano la creazione di mix di ritorno indipendenti (Aux 1/2) e l’invio verso effetti (Aux 3/4), mentre l’USB permette di registrare rapidamente un concerto, una prova o una ripresa stereo, senza interfaccia audio esterna.
Funzionalità chiave: controllo, equalizzazione e routing
Canali mono: dal gain alla dinamica del mix
I 16 canali mono offrono un ingresso microfonico bilanciato su XLR e un ingresso linea su Jack 6.35mm, con inserzione su Jack 6.35mm per integrare facilmente un compressore, un gate o un equalizzatore esterno. Il gain regolabile, il filtro passa-alto e l’equalizzatore a 3 bande (con 1 banda semi-parametrica) aiutano a pulire le basse frequenze, scavare una frequenza fastidiosa o mettere in evidenza uno strumento. Ogni canale dispone inoltre di panoramica, Mute, PFL e indicatore di saturazione per mettere in sicurezza le regolazioni.
Canali stereo: tastiere, lettori e ritorni, con semplicità
I 4 ingressi linea stereo asimmetrici (una presa Jack per canale) sono progettati per accogliere sorgenti stereo come tastiere, drum machine, lettori o ritorni da interfaccia. Il gain regolabile e l’equalizzatore a 2 bande fisse permettono una regolazione rapida, mentre il bilanciamento e i fader ALPS da 100 mm offrono un posizionamento chiaro nel mix. Gli Aux 1/2 sono pre-fader e possono essere usati in 2 mono o 1 stereo a seconda dell’organizzazione del palco.
Ausiliari, ritorni effetti e USB: una console che si adatta
I 4 invii ausiliari aprono vere possibilità: ritorni musicisti, invio verso effetti o uscita specifica per diffusione secondaria. Il 4deg ausiliario è orientato agli effetti interni (senza uscita fisica), comodo per mantenere un routing pulito. I 2 ritorni effetti stereo, con livello regolabile e assegnazione, facilitano l’integrazione di un multi-effetti esterno o di un ritorno processore, con routing verso canali stereo o direttamente verso il bus principale.
La porta USB aggiunge un livello di flessibilità: scegliete la sorgente inviata al PC (bus L/R o Aux 1/2 o Aux 3/4) e decidete dove ritorna l’audio USB (verso L/R o verso il canale stereo n. 3). È una soluzione semplice per registrare una FOH, trasmettere musica d’attesa o recuperare un playback da un computer.
Caratteristiche tecniche
Ingressi mono (x16)
- Ingressi: microfonici bilanciati su XLR / linea su Jack 6.35mm
- Inserzione: Jack 6.35mm
- Alimentazione phantom: +48 V, interruttore comune
- Regolazioni: gain regolabile, filtro passa-alto
- Equalizzazione: 3 bande di cui 1 semi-parametrica
- Ausiliari: 4 uscite (Aux 1 e 2 pre-fader, Aux 3 e 4 post-fader)
- Panoramica: sì
- Fader: ALPS 100 mm
- Controlli: Mute, PFL
- Indicazione: LED saturazione
Ingressi linea stereo (x4)
- Ingressi: linea stereo asimmetrici (1 Jack per canale)
- Regolazioni: gain regolabile
- Equalizzazione: 2 bande fisse
- Ausiliari: 4 uscite (Aux 1 e 2 pre-fader commutabili in 2 mono o 1 stereo; Aux 3 e 4 post-fader di cui Aux 4 verso effetti interni senza uscita fisica)
- Bilanciamento: sì
- Fader: ALPS 100 mm
- Controlli: Mute, PFL
- Indicazione: LED saturazione
Ritorni effetti
- Ritorni: 2 ritorni effetti stereo
- Regolazioni: livello regolabile
- Assegnazione: verso canali stereo n. 1, n. 2 o bus L/R
Ausiliari e uscite principali
- Invii ausiliari: 4 uscite su Jack asimmetrico
- Livello regolabile: Aux 1 e Aux 2
- Uscita generale: stereo su 2 XLR bilanciati con inserzione
- Sommazione mono: sì, con uscita su Jack asimmetrico
- Fader master: 100 mm
- Meter: bargraph a 12 segmenti
Cuffie e monitoring
- Uscite cuffie: Jack 6.35mm e Jack 3.5mm
- Ascolto: L-R o PFL/AFL
- Livello cuffie: regolabile
USB / Audio
- Porta USB: sì
- Invio stereo verso PC: bus L/R o Aux 1/2 o Aux 3/4
- Ritorno stereo: verso L/R o verso canale stereo n. 3
- Convertitori: A/N e N/A 16 bit
- Frequenze di campionamento: 32 a 48 kHz
Alimentazione, formato e dimensioni
- Alimentazione: integrata 100 – 240 V, 50/60 Hz
- Dimensioni: L 645 x P 465 x H 45/100 mm
- Peso: 10.5 kg
- Formato: non rackabile 19”
